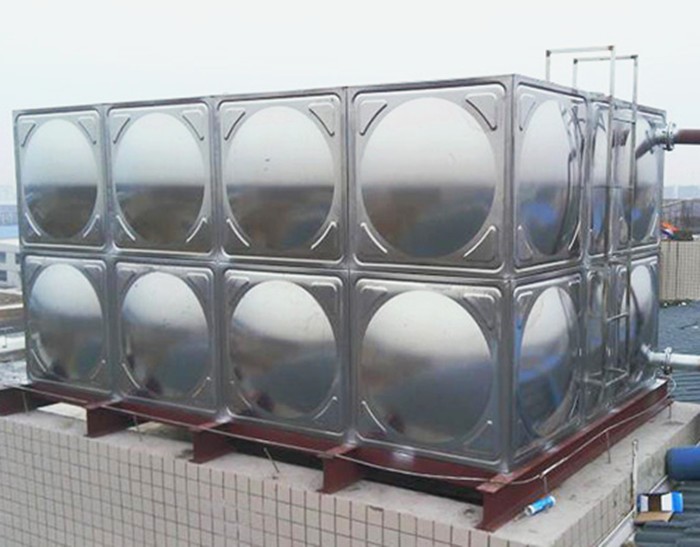

不銹鋼焊接式常壓水箱廣泛用于建筑給水的調節(jié)、貯存水箱、供熱水系統(tǒng)的熱水保溫貯存、凝結水箱。它解決了傳統(tǒng)水箱存在的制作、安裝困難、防腐效果差、使用壽命短、以及裝配式給水箱易滲漏、橡膠條易老化等缺陷。具有制造標準化程度高、制作靈活、不用起重設備、不污染水質等優(yōu)點。

不銹鋼焊接式水箱的常見故障和處理方法

    由于工業(yè)及生活用水中普遍含有氯離子（Cl-），金屬制的熱水容器總是常年處于80℃以下含Cl-水的腐蝕環(huán)境中，容易發(fā)生局部腐蝕而使其使用壽命受到限制。與均勻腐蝕（化學腐蝕）相比，局部腐蝕（電化學腐蝕）速度要快得多，危險性也大得多，往往導致泄漏失效。 在含Cl-的水介質之中，不銹鋼水箱易發(fā)生腐蝕的薄弱環(huán)節(jié)是焊接區(qū)，由于該區(qū)經(jīng)受過高溫加熱，組織及性能有劣化，抗腐蝕性能也降低。

    不銹鋼水箱材質一般為Cr不銹鋼，因材質中不含鎳導致水箱焊接部位在使用過程中出現(xiàn)的腐蝕滲漏問題較為常見。傳統(tǒng)的補焊的方法難度較大，受熱應力影響或會造成更大的損壞；刷環(huán)氧類耐腐材料則由于表面的粘結力和膨脹系數(shù)等性能影響，或會出現(xiàn)龜裂、剝離等現(xiàn)象再次加重腐蝕。目前比較有效的方法多采用高分子復合材料，其中美嘉華系列應用較為成熟。針對不同設備，不同的運行狀態(tài)，不同腐蝕滲漏形式，采用相應的技術產(chǎn)品，可快速、簡單、有效保護設備，特別由于高分子復合材料所具有的抗化學腐蝕性能，粘結性能等綜合性能，避免了傳統(tǒng)補焊修復和傳統(tǒng)耐腐材料保護所帶來的不利影響，使修復后的設備壽命甚至超過新設備，從根本上解決腐蝕滲漏原因，幫助企業(yè)提高設備管理水平，降低維修維護成本，提高企業(yè)競爭力。

操作步驟：

表面處理：先用角磨機清理漏水部位表面的水垢，然后用直角焊縫位置用電磨清理表面，用砂紙仔細清理表面露出金屬原色，再用無水乙醇徹底清理表面。

調和材料：將1321材料按照3:1的比例調和并攪拌均勻直到?jīng)]有色差。

涂抹材料： 將調好的1321材料重點刷涂保護焊縫部位，然后再用1321材料大面積防腐保護。

固化時間：24小時/24℃（材料溫度）。材料溫度每提升11℃，固化時間縮短一半，但提升溫度不得超出材料的承受溫度。
